Creepage Distance此规则测试目标信号通过未镀孔、切口和电路板边缘周围的电路板表面之间的爬电距离。两个导电部件之间,或一个导电部件与设备及易接触表面之间沿绝缘材料表面测量的最短空间距离。沿绝缘表面放电的距离即泄漏距离也称爬电距离,简称爬距。

对最小爬电距离做出限制,是为了防止会在绝缘材料表面产生局部恶化传导路径的布线,这样的布线会使得电子在绝缘表面或附近放电。


规则设置

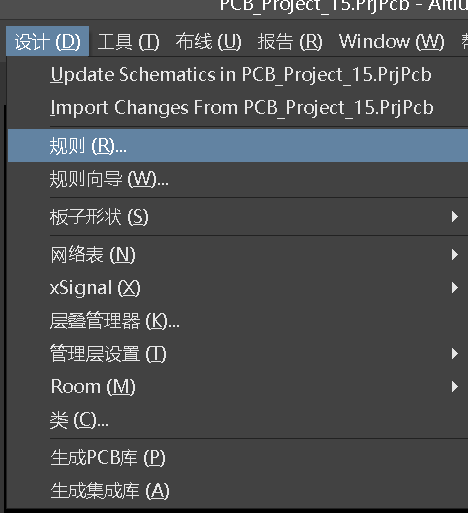

1.执行菜单栏“设计”-“规则”命令,或者使用快捷键D+R打开规则管理器。


【Altium】Design Rules Available

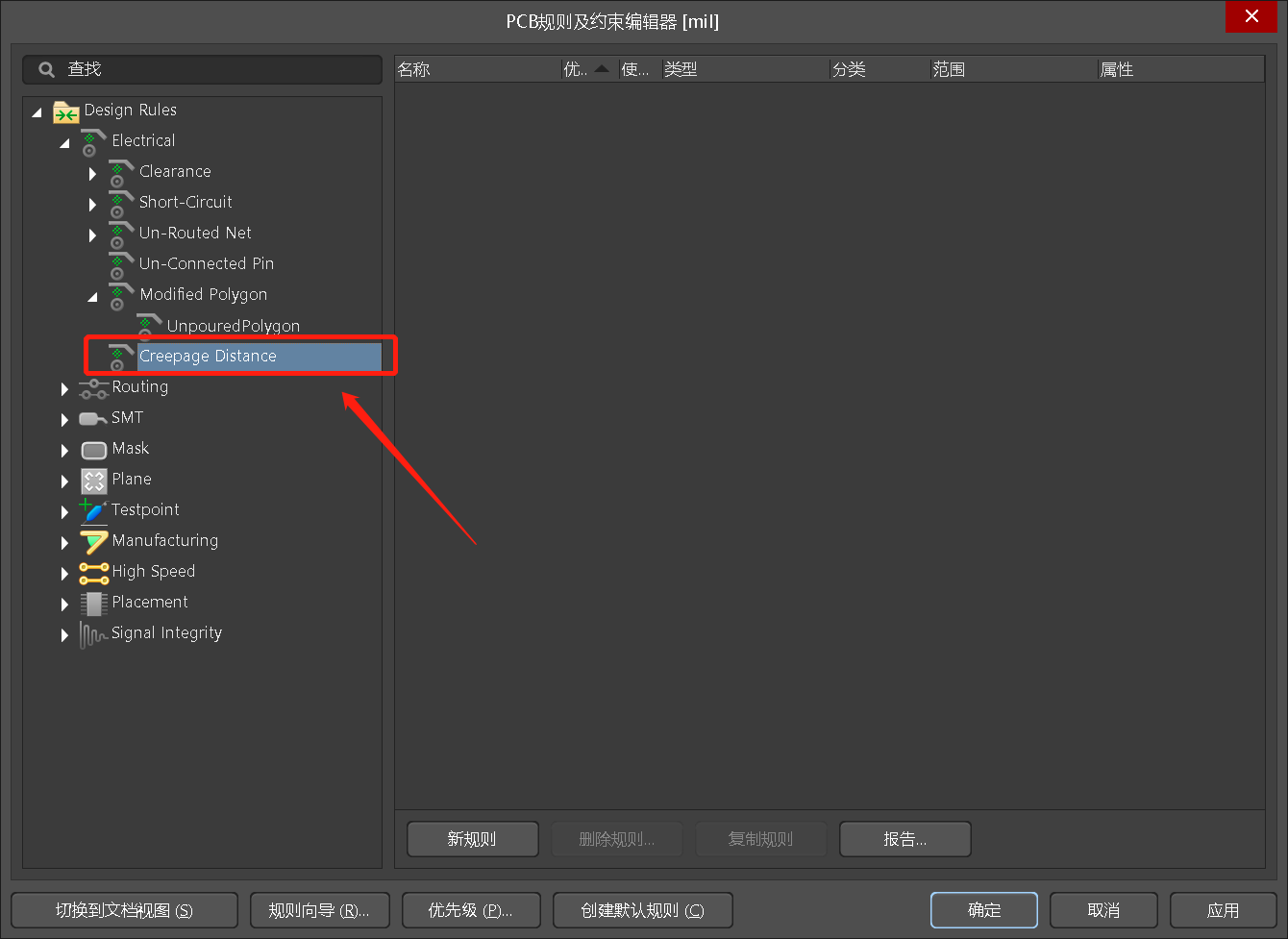

2.在规则管理器中找到设置爬电距离的规则Creepage distance,对爬电距离进行设置。

【Altium】Design Rules Available


这里用两个器件的网络来举例简单说明一下这个规则:

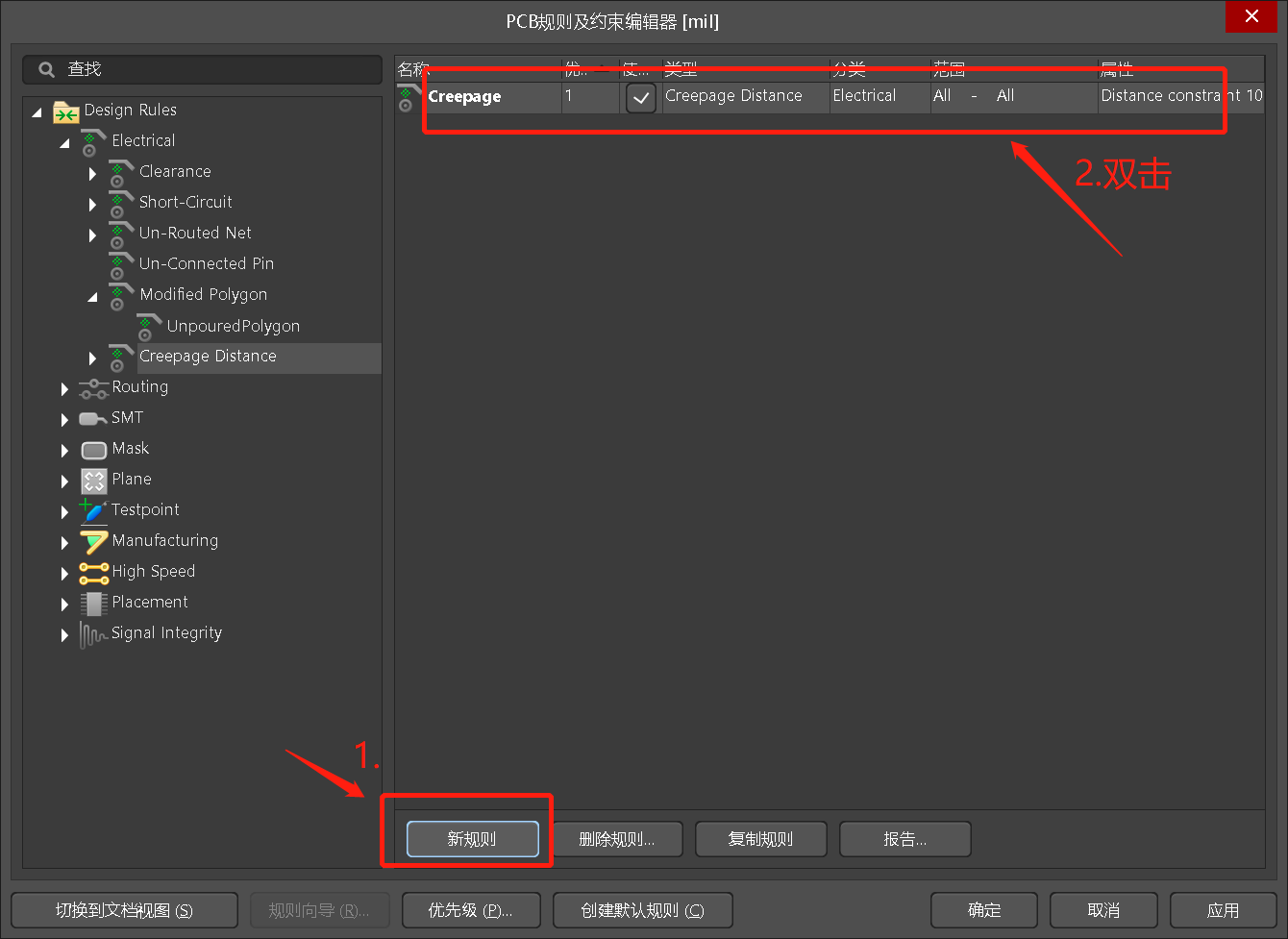

1.首先呢我们新建一个新的规则,在新建的规则里我们双击打开Creepage进行编辑。


【Altium】Design Rules Available

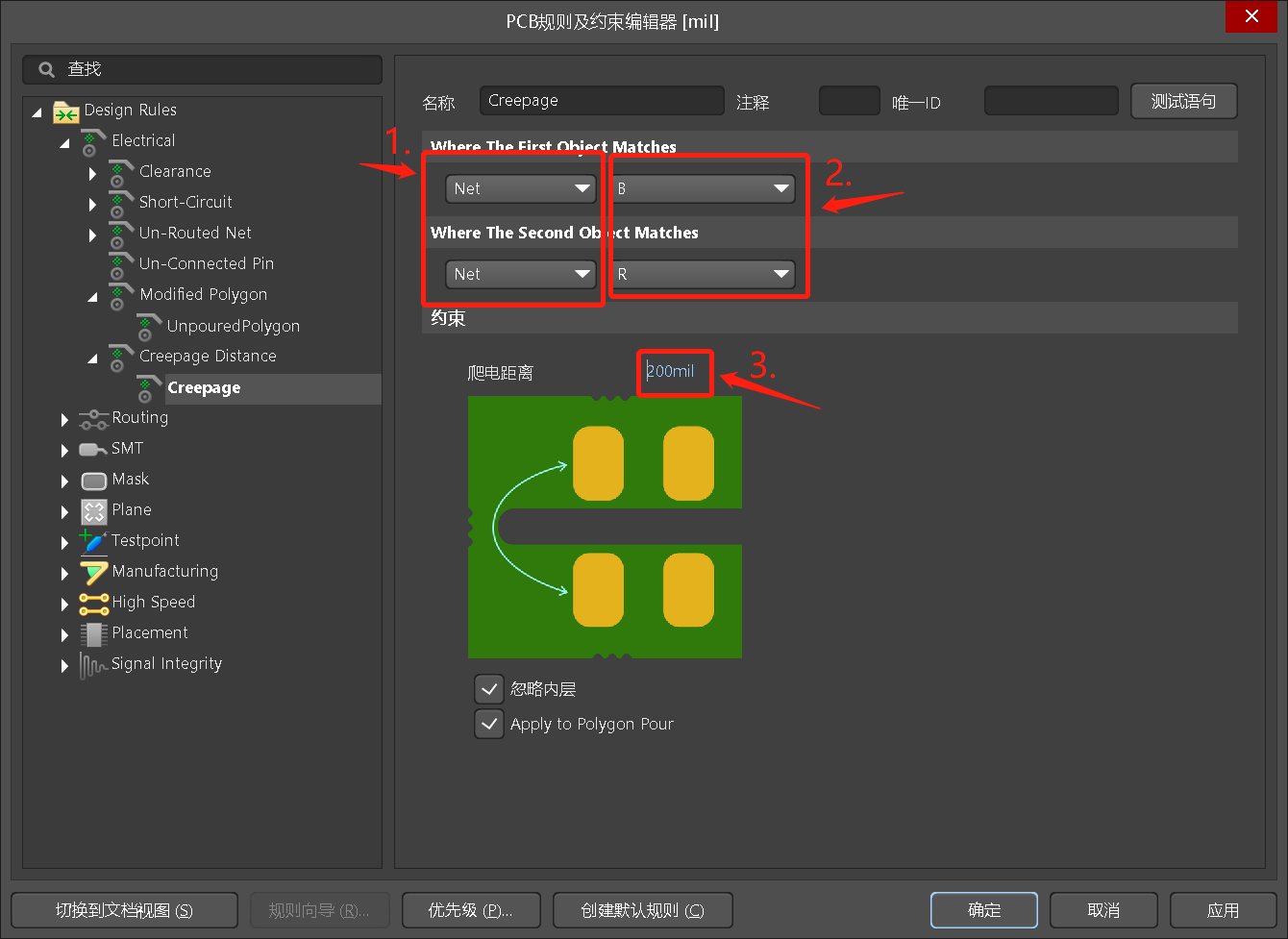

2.这里对B和R的爬电距离设置为200mil.


【Altium】Design Rules Available

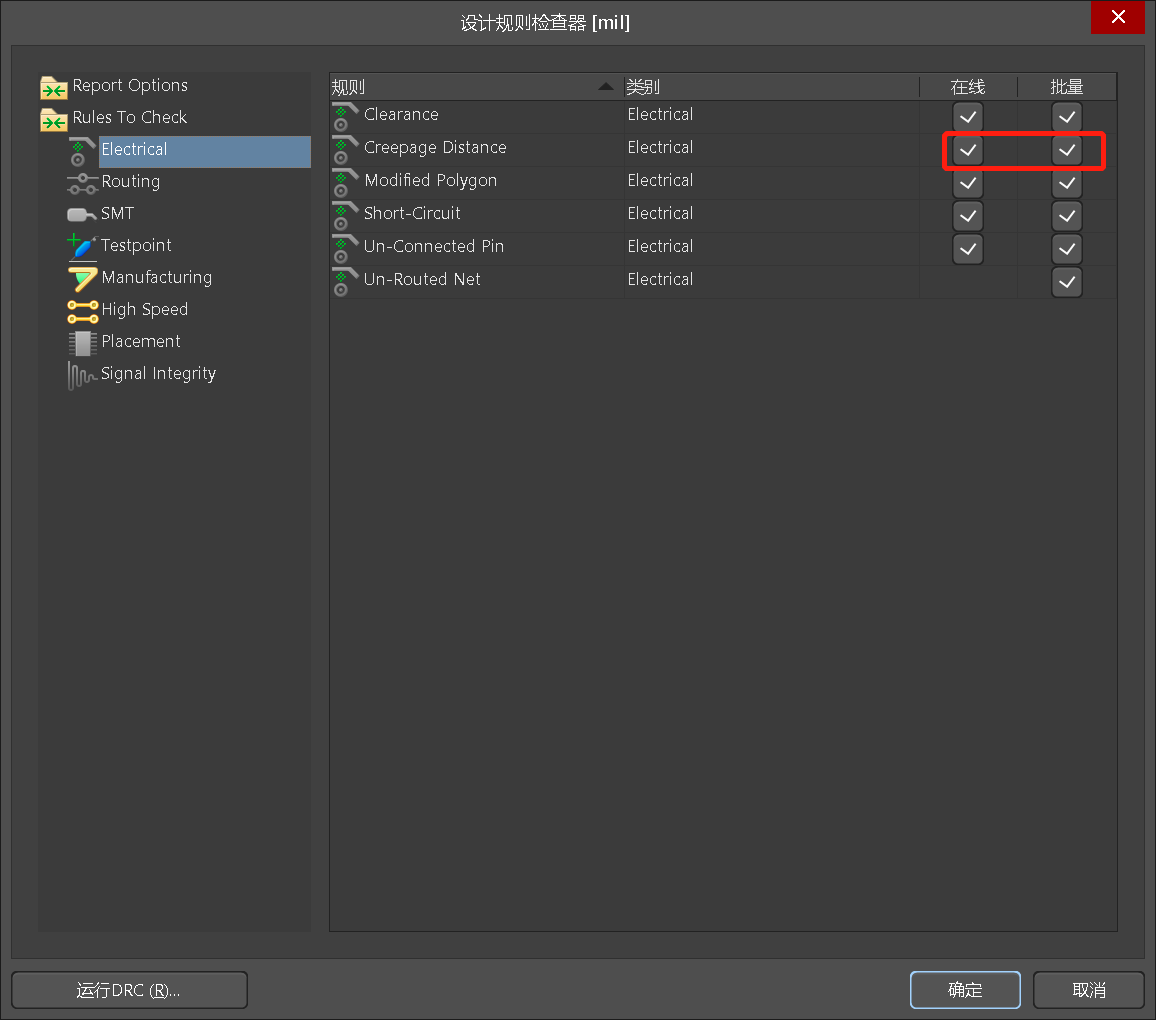

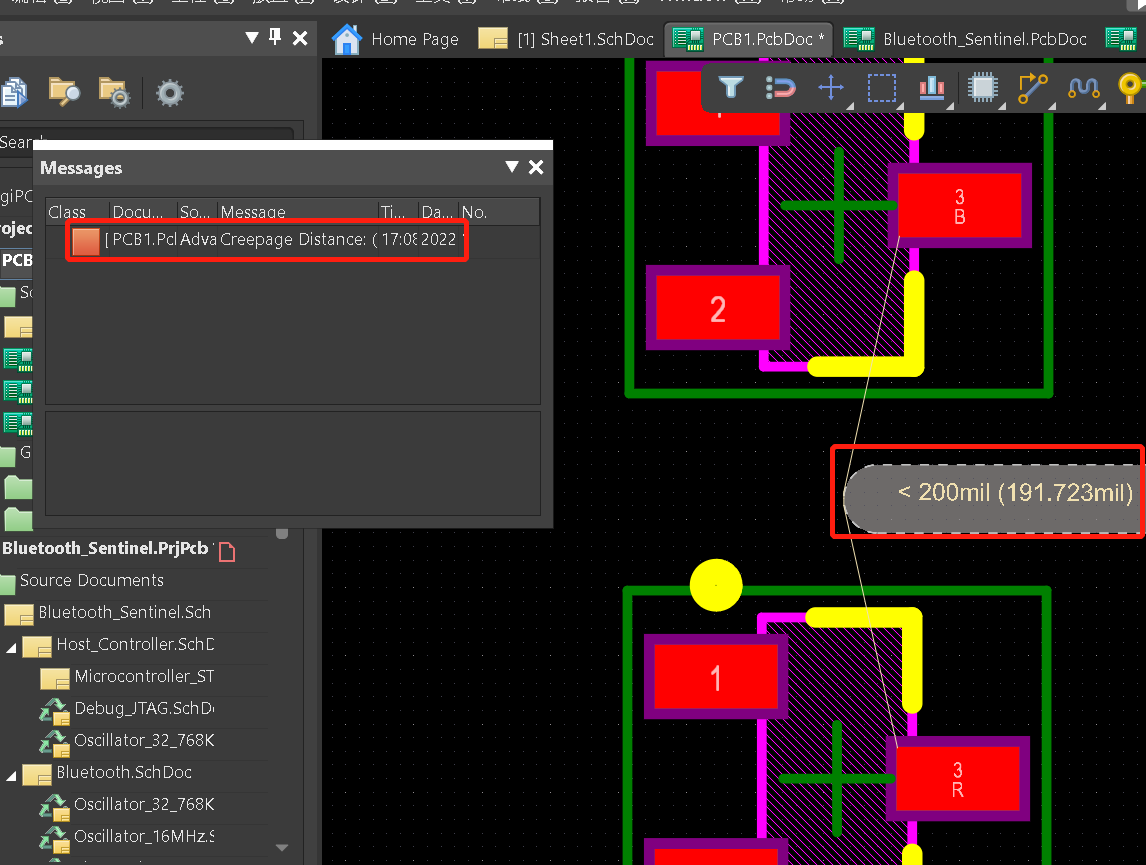

3.通过快捷键TDR进行DRC检查发现,出现如图所示的爬电间距不够的报错.



【Altium】Design Rules Available

【Altium】Design Rules Available

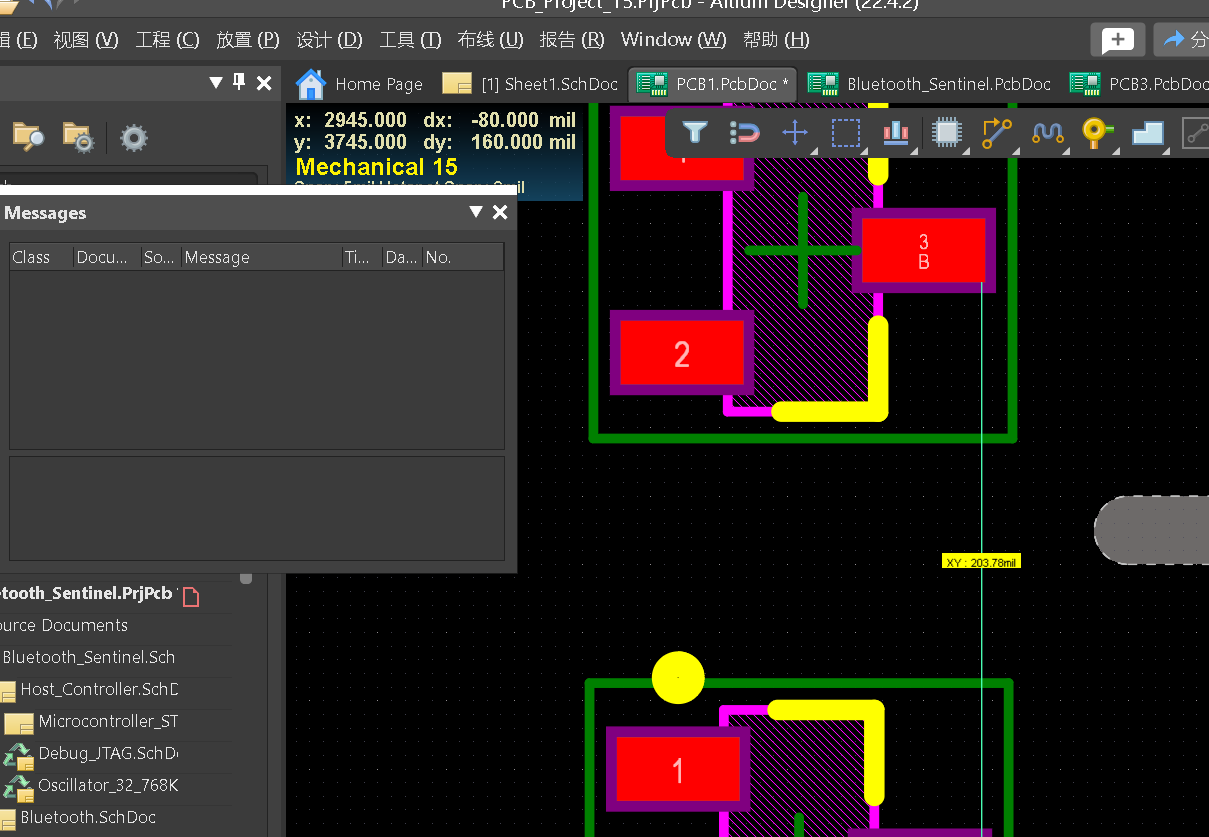

4.我们增大两者之间的间距,然后再次进行DRC检查,发现这个报错消失了 说明我们这个规则设置成功了,我们的间距需要满足我们所设置的爬电距离才不会进行报错.


【Altium】Design Rules Available
