什么是Rigid-Flex PCB？

柔性印刷电路是印制在柔性绝缘膜上的导体图案。刚挠结合是印刷电路的名称，它是柔性电路和刚性电路的结合，如图所示。柔性电路技术最初是为太空计划开发的，以节省空间和重量。它现在很受欢迎，因为它不仅节省空间和重量，使其成为手机和平板电脑等便携式设备的理想选择，还可以降低包装复杂性，提高产品可靠性，降低成本。

接下来呢就主要介绍下Rigid-Flex PCB在Altium Designer中的操作流程：

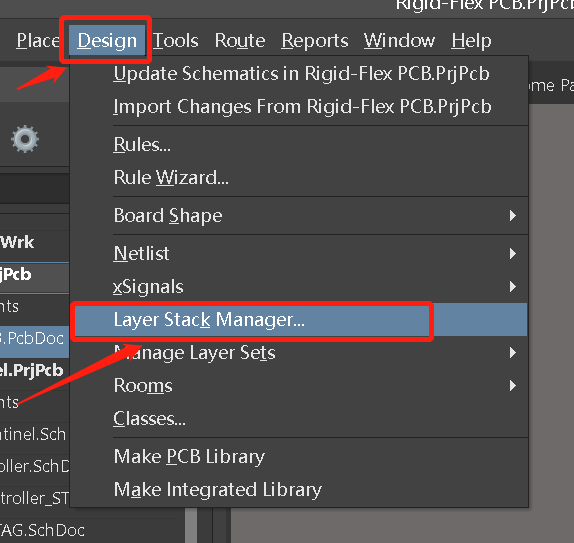

1. 首先呢，我们先创建一个PCB工程并进行板层的管理（Design--Layer Stack Manager...或者使用快捷键D+K,见图1.1）。

图1.1

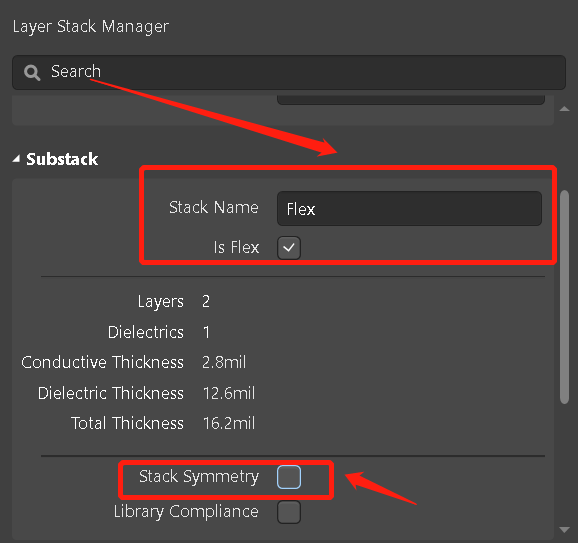

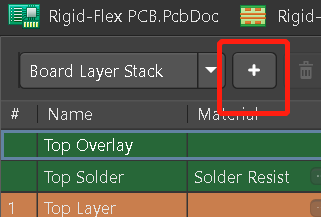

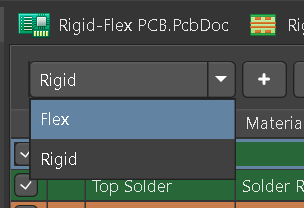

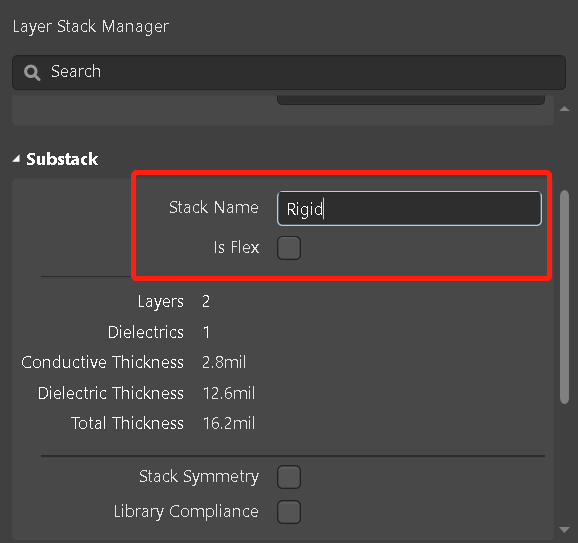

2.在层叠管理器的层叠特征（Features）选择Rigid/Flex板，（见图2.1）,点击层叠管理的Board Layer Stack 后的＋号添加新的层叠例如这里添加的Stack1，并在层叠的Proterties菜单修改层叠的名称和层叠的软硬板属性，这里Substack栏修改名称为Flex，下方的Is Flex选项选择勾选，同时Board栏中的Stack Symmetry选项取消勾选，同样修改一个Rigid的板层，其中这里Substack栏修改名称为Rigid，下方的Is Flex选项选择不勾选。此时在板层的下拉选择框中可以看到已经建立的2个名为Rigid和Flex的层叠板。（见图2.2-2.5）

图2.1

图2.2

图2.3

图2.4

图2.5

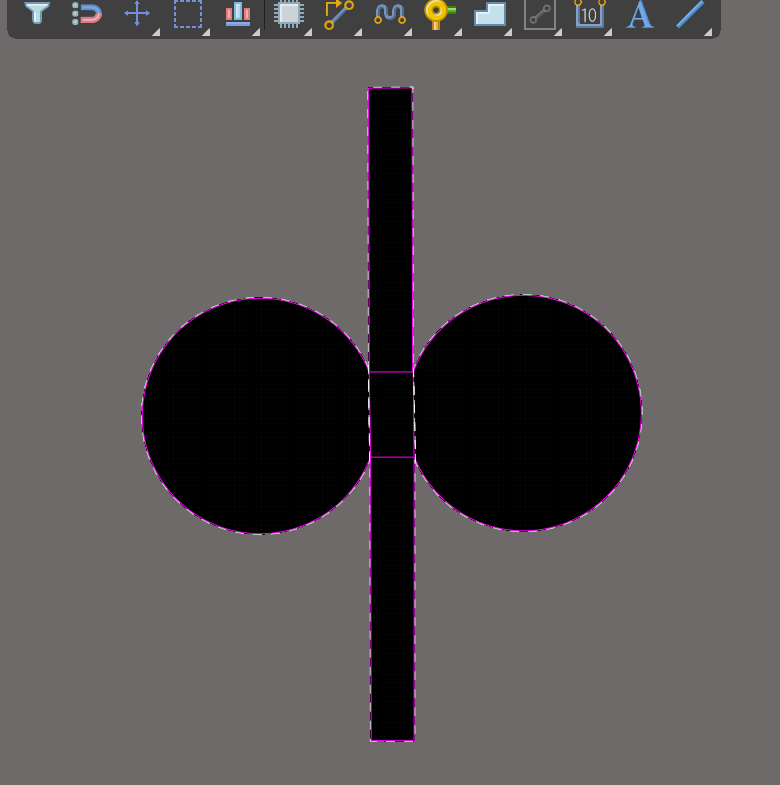

3.接着，我们把需要进行操作的板框画出来，可以直接在机械层上利用画线自定义形状，也可以导入机械图纸的DXF文件。这里我们利用自定义的板框进行举例。（见图3.1）

图3.1

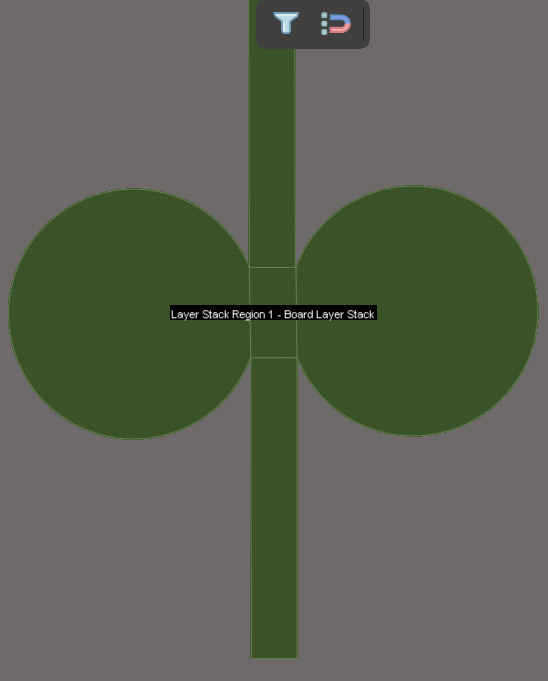

4. 根据设计要求划分软硬板区域，并分配板层属性进入planning mode视图模式，会显示成绿板样式（见图4.1）。（View--Board Planning Mode或者使用快捷键1。）

图4.1

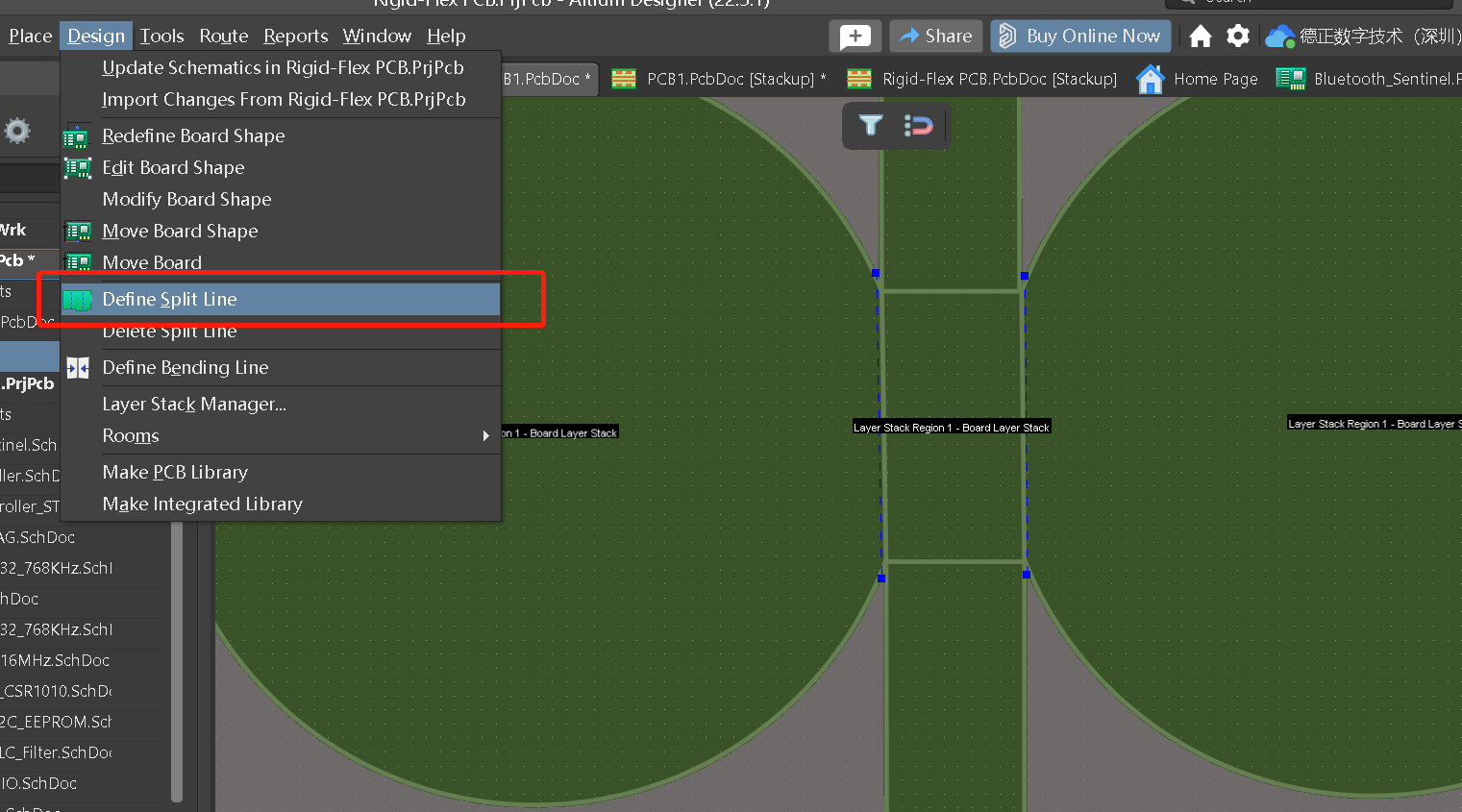

5.在软板和硬板的结合部分放置分割线Splite Line（见图5.1）（通过Design--Define Splite Line或者使用快捷键D+S）。

图5.1

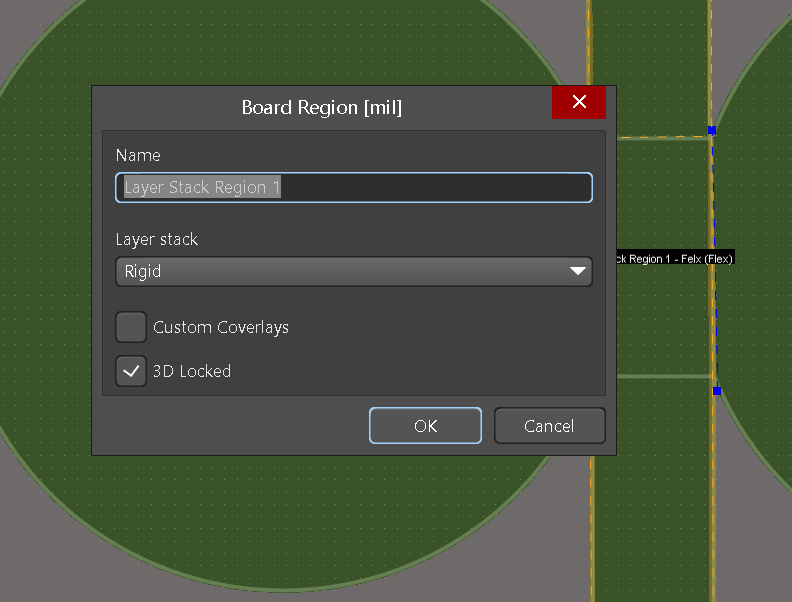

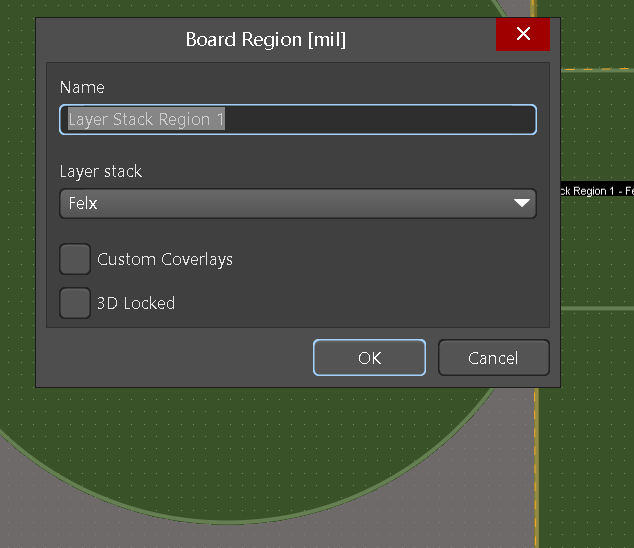

6.此时电路板被分割成三个区域，双击板子的区域添加层叠属性和区域名称，硬板区域勾选3D Locked选项。（见图6.1-图6.2）

图6.1

图6.2

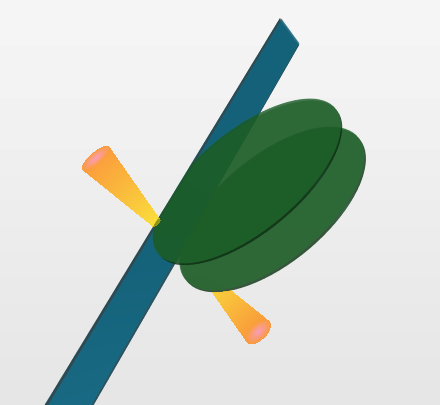

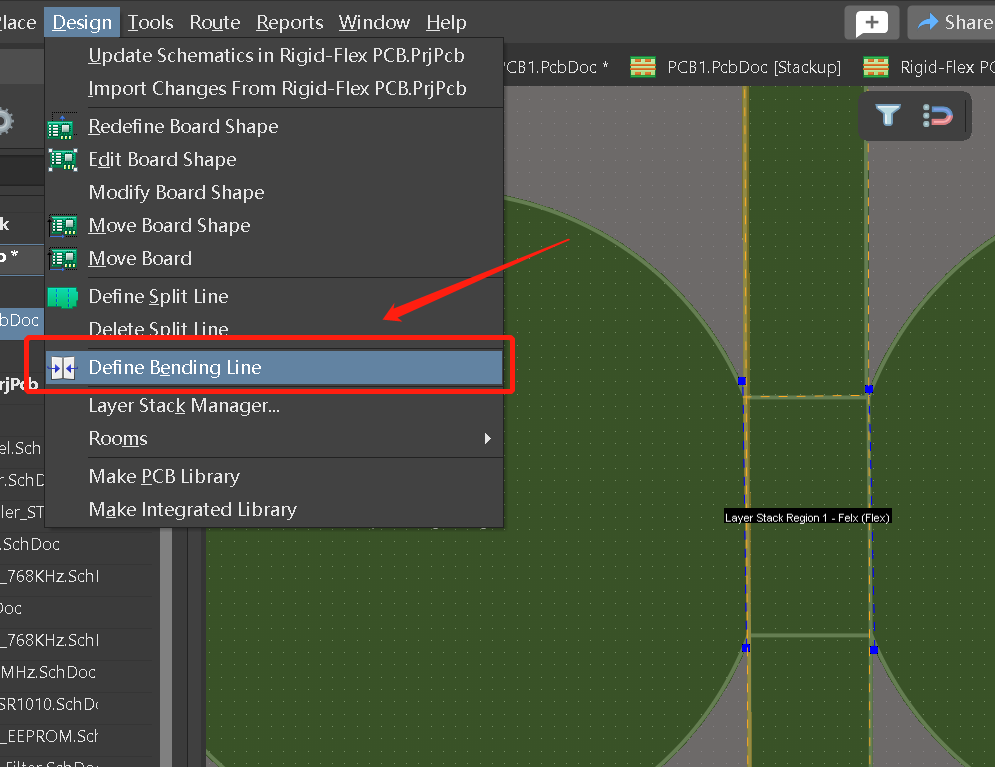

7.在需要折弯区域放置折弯线放置时通过Table键对折弯线属性进行编辑（见图7.1-图7.2）（通过通过Design--Define Bending Line或者使用快捷键D+E）。

图7.1

图7.2

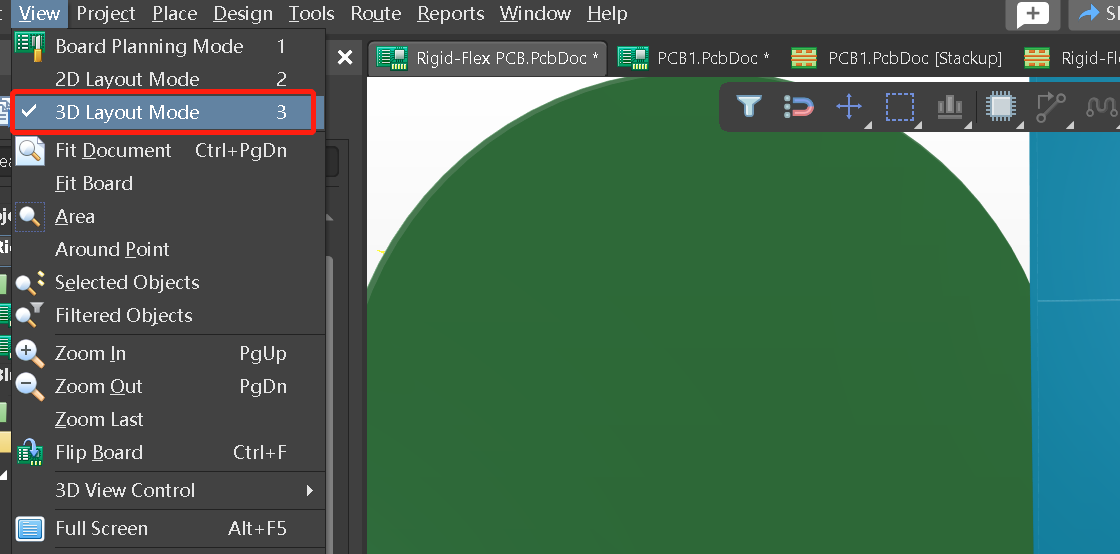

8.接下来呢可以进入3D模式查看软硬板设计情况进入3D视图模式（见图8.1）（View--3D Layout Mode或者使用快捷键3）。

图8.1

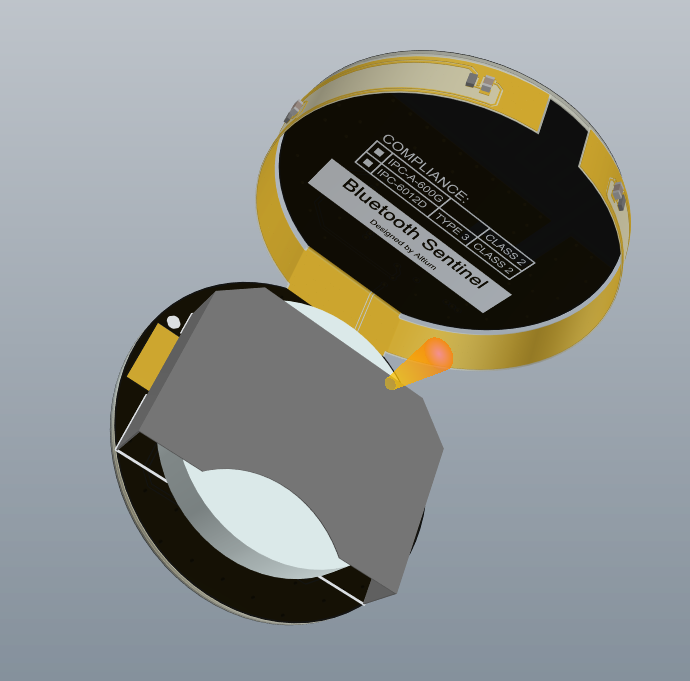

9.使用快捷键5进行查看折叠和不折叠（Fold/Unfold）的显示情况（见图9.1）。这样呢，我们就完成了Rigid-Flex PCB的制作。

图9.1
